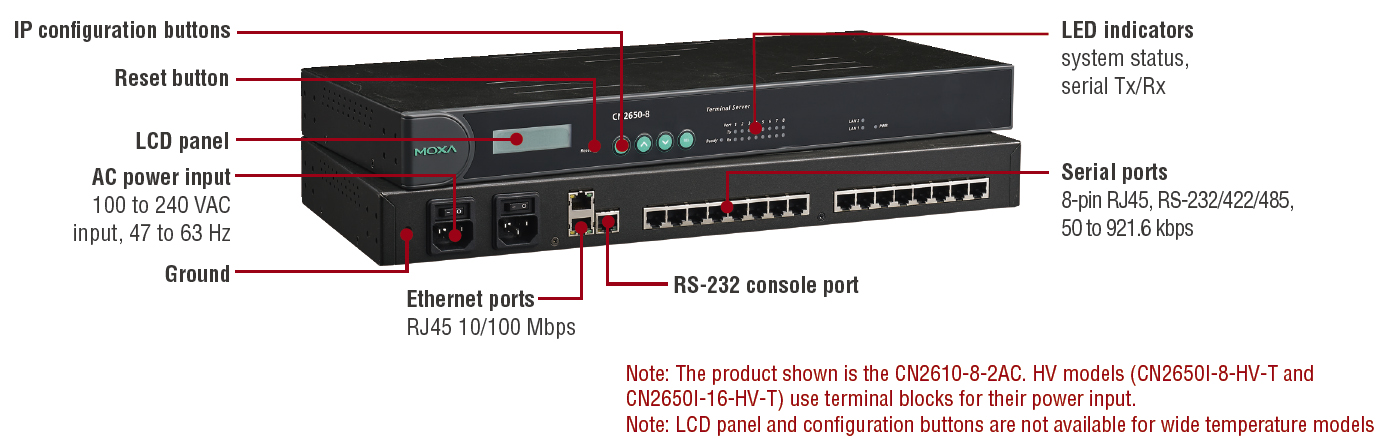

MOXA CN2610 / CN2650 Series
8 and 16-port RS-232/422/485 terminal servers with dual-LAN redundancy
- LCD panel for easy IP address configuration
- Dual-LAN cards with two independent MAC addresses and IP addresses
- Redundant COM function available when both LANs are active
- Dual-host redundancy can be used to add a backup PC to your system
- Dual AC power inputs
- Real COM/TTY drivers for Windows and Linux
Redundanz ist bei industriellen Anwendungen ein wichtiges Thema. Hierzu wurden verschiedene Lösungen entwickelt, um Schäden durch Geräte- oder Softwarefehler zu vermeiden. „Watchdog“-Hardware ist zur Verwendung redundanter Hardware erforderlich, während die Software einen „Token“-Switching-Mechanismus erfordert. Der CN2600-Terminal-Server verwendet die zwei integrierten LAN-Ports zur Implementierung eines „redundanten COM“-Modus zur problemlosen Ausführung Ihrer Anwendungen.

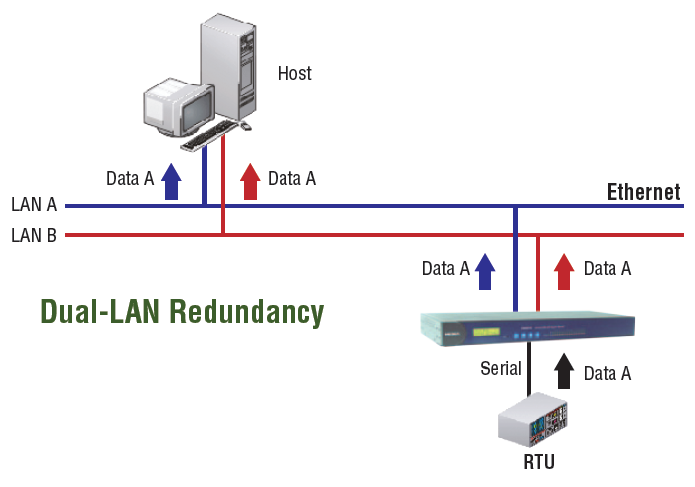

Doppelte-LAN-Redundanz
Der CN2600 verfügt über zwei separate LAN-Ports, die mit separaten LAN-Netzwerken verbunden werden können. Die doppelte LAN-Redundanz umfasst die Einrichtung von zwei separaten physischen Netzwerken zur Verbindung des PC-Host mit dem CN2600. In diesem Fall muss der PC-Host auch mit zwei LAN-Karten versehen werden. Fällt eines der Netzwerke aus, kann der PC-Host auch weiterhin über das redundante LAN mit Ihren seriellen Geräten kommunizieren.

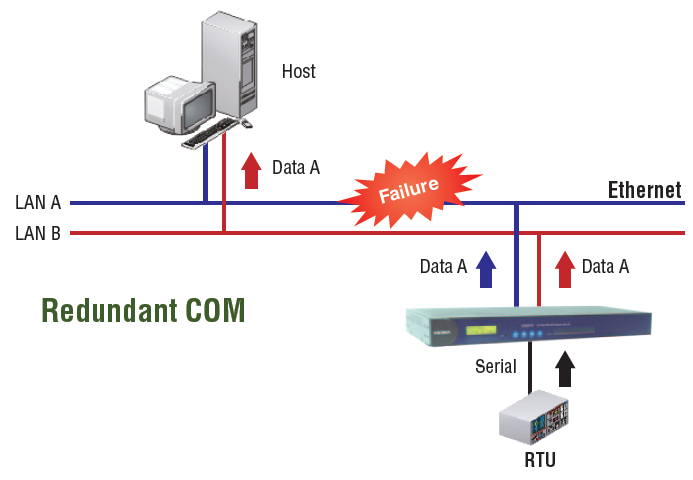

Redundant COM
Der „Redundant COM“-Betriebsmodus kann zur Einrichtung eines redundanten LAN zwischen den COM-Ports des CN2600 und dem Host-Computer verwendet werden. Die redundante Struktur umfasst die Verwendung der beiden LAN-Ports des CN2600 zur Einrichtung von zwei unabhängigen LANs, die den CN2600 mit dem Host-Computer verwenden. Fällt eines der beiden LANs aus, überträgt das andere weiterhin die Pakete zwischen den seriellen Geräten und dem Server. Hierbei werden die Daten über den CN2600 übertragen. Einer der größten Vorteile des Moxa Redundant COM-Modus ist, dass die Switching-Zeit gleich Null ist. Dies bedeutet, dass die Datenübertragung zwischen dem PC und den seriellen Geräten bei Ausfall eines LAN nicht unterbrochen wird.

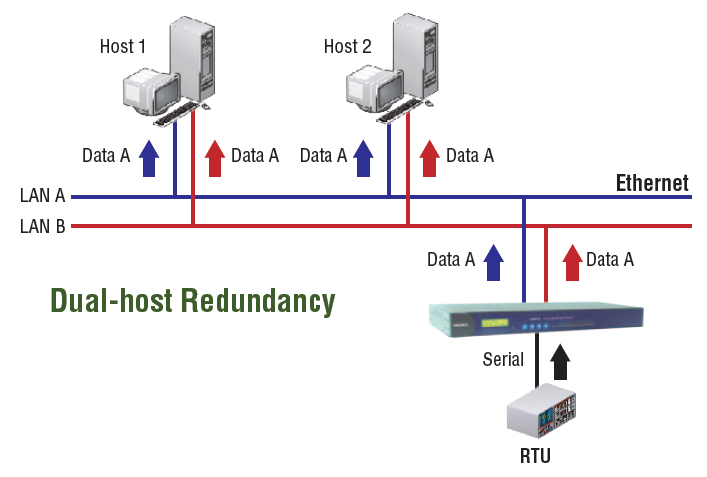

Doppelte-Server-Redundanz
Die beiden LAN-Karten des CN2600 können außerdem zur Einrichtung von „doppelter Server-Redundanz“ verwendet werden. In diesem Fall werden beide Netzwerke (LAN A und LAN B in der Abbildung) mit zwei verschiedenen Servern verbunden. Fällt einer der beiden Server unerwartet aus, fährt der andere mit dem Versand und Empfang von Paketen an/von den seriellen Geräten am CN2600 fort.
Unterstützung für ein Modell mit zwei Stromanschlüssen
Bei der Stromversorgungsredundanz werden zwei Stromanschlüsse und die redundanten internen Netzteile verwendet, um sicherzustellen, dass der Konsolen-Port, die seriellen Ports und die LAN-Ports des CN2600 auch bei einem Ausfall eines Stromversorgungsschaltkreis zur Verfügung stehen.
Doppelte-LAN-Redundanz
Der CN2600 verfügt über zwei separate LAN-Ports, die mit separaten LAN-Netzwerken verbunden werden können. Die doppelte LAN-Redundanz umfasst die Einrichtung von zwei separaten physischen Netzwerken zur Verbindung des PC-Host mit dem CN2600. In diesem Fall muss der PC-Host auch mit zwei LAN-Karten versehen werden. Fällt eines der Netzwerke aus, kann der PC-Host auch weiterhin über das redundante LAN mit Ihren seriellen Geräten kommunizieren.
Redundant COM
Der „Redundant COM“-Betriebsmodus kann zur Einrichtung eines redundanten LAN zwischen den COM-Ports des CN2600 und dem Host-Computer verwendet werden. Die redundante Struktur umfasst die Verwendung der beiden LAN-Ports des CN2600 zur Einrichtung von zwei unabhängigen LANs, die den CN2600 mit dem Host-Computer verwenden. Fällt eines der beiden LANs aus, überträgt das andere weiterhin die Pakete zwischen den seriellen Geräten und dem Server. Hierbei werden die Daten über den CN2600 übertragen. Einer der größten Vorteile des Moxa Redundant COM-Modus ist, dass die Switching-Zeit gleich Null ist. Dies bedeutet, dass die Datenübertragung zwischen dem PC und den seriellen Geräten bei Ausfall eines LAN nicht unterbrochen wird.
Doppelte-Server-Redundanz
Die beiden LAN-Karten des CN2600 können außerdem zur Einrichtung von „doppelter Server-Redundanz“ verwendet werden. In diesem Fall werden beide Netzwerke (LAN A und LAN B in der Abbildung) mit zwei verschiedenen Servern verbunden. Fällt einer der beiden Server unerwartet aus, fährt der andere mit dem Versand und Empfang von Paketen an/von den seriellen Geräten am CN2600 fort.
Unterstützung für ein Modell mit zwei Stromanschlüssen
Bei der Stromversorgungsredundanz werden zwei Stromanschlüsse und die redundanten internen Netzteile verwendet, um sicherzustellen, dass der Konsolen-Port, die seriellen Ports und die LAN-Ports des CN2600 auch bei einem Ausfall eines Stromversorgungsschaltkreis zur Verfügung stehen.
Ethernet Interface
Number of Ports
2 (2 IPs)
Speed
10/100 Mbps, auto MDI/MDIX
Connector
8-pin RJ45
Magnetic Isolation
1.5 kV built-in
Serial Interface
Number of Ports
8 or 16
Serial Standards
CN2610: RS-232
CN2650/2650I: RS-232/422/485
Connector
CN2610/2650: 8-pin RJ45
CN2650I: DB9 male
RS-485
Data Direction Control ADDC® (Automatic Data Direction Control)
Serial Line Protection
2 kV optical isolation (CN2650I)
Console Port
Dedicated RS-232 console port on rear panel (8-pin RJ45)
Serial Communication Parameters
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Parity
None, Even, Odd, Space, Mark
Flow Control
RTS/CTS, DTR/DSR, XON/XOFF
Baudrate
50 bps to 921.6 kbps
Pull High/Low Resistor for RS-485
1 kΩ, 150 kΩ
Terminator for RS-485
120 Ω
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Software
Network Protocols
ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, ARP, PPPoE, DDNS
Security Protocols
RADIUS, HTTPS, SSH, PAP, CHAP
Configuration Options
Web Console (exclude CN2610), Serial Console, Telnet Console, Windows Search Utility
Windows Real COM Drivers
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64),
Windows 2008 R2/2012/2012 R2 (x64),Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTY Drivers
SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY Drivers
Linux 2.4.x, 2.6.x, 3.x
Management
SNMP MIB-II
IP Routing
Static, RIP-I, RIP-II
Operation Modes
Standard
Real COM, TCP Server, TCP Client, UDP, RFC2217, Terminal, Reverse Telnet, PPP, DRDAS, Redundant COM, Disabled
Applications
Terminal Sessions
8 sessions per port
Physical Characteristics
Housing
Metal
Weight
CN2610-8-2AC: 3760 g
CN2610-16-2AC: 3810 g
CN2650-8: 3740 g
CN2650-16: 3790 g
CN2650-8-2AC: 3900 g
CN2650-16-2AC: 3980 g
CN2650I-8: 3666 g
CN2650I-16: 3776 g
CN2650I-8-2AC: 3932 g
CN2650I-16-2AC: 4022 g
CN2650I-8-HV: 3910 g
CN2650I-16-HV: 3930 g

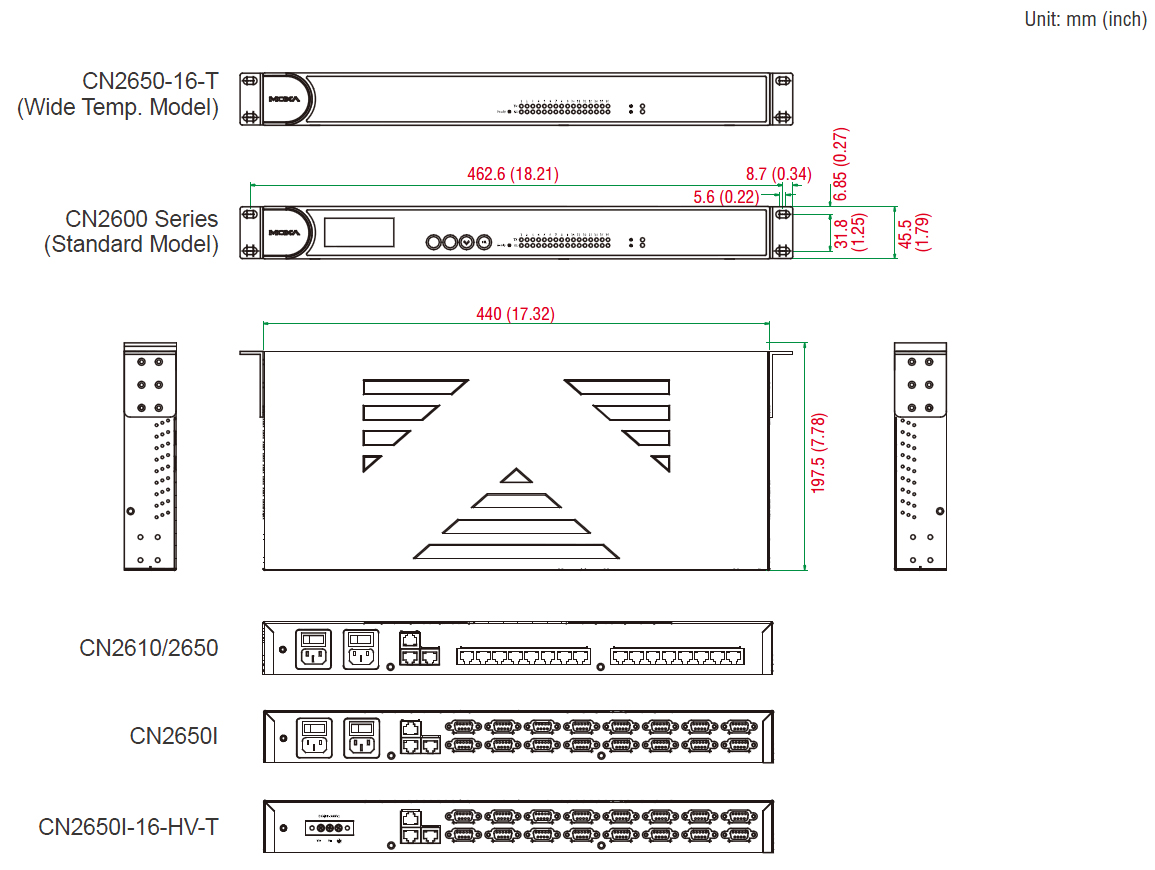

Dimensions
Without ears: 440 x 198 x 45.5 mm (17.32 x 7.80 x 1.77 in)
With ears: 480 x 198 x 45.5 mm (18.9 x 7.80 x 1.77 in)
Environmental Limits
Operating Temperature
Standard Models: 0 to 55°C (32 to 131°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
High Voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature
Standard Models: -40 to 75°C (-40 to 167°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
High Voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Altitude
Up to 2000 m
Note Please contact us if you require products guaranteed to function properly at higher altitudes.
Power Requirements
Input Voltage
AC Models: 100 to 240 VAC, 47 to 63 Hz
DC Models:
110 VDC (88 to 300 VDC)
Power Consumption
CN2650 AC models: 235 mA @ 100 VAC, 145 mA @ 240 VAC
CN2650I HV models: 152 mA @ 88 VDC, 86 mA @ 300 VDC
Power Line Protection
1 kV burst (EN 61000-4-4: EFT/B), 2 kV surge (EN 61000-4-5)
Standards and Certifications
EMI
EN 55022 Class A, FCC part 15 Subpart B Class A
EMS
EN 61000-4-2 ESD: contact 4 kV; air 8 kV
EN 61000-4-3 RS: 3 V/m (80 MHz to 1 GHz)
EN 61000-4-4 EFT: Power 4 kV; Signal 2 kV
EN 61000-4-5 Surge: AC 1 kV (AC models); DC 2 kV (HV models); Signal 1 kV
EN 61000-4-6 CS: 3 V
EN 61000-4-8
EN 61000-4-11: AC m
Safety
UL 60950-1, EN 60950-1
EMC
55022/24
Freefall
IEC-68-2-34, IEC-68-2-32
Vibration
IEC-68-2-6
Green Product
RoHS, CRoHS, WEEE
Reliability
Alert Tools
Built-in buzzer and RTC (real-time clock)
Automatic Reboot Trigger
Built-in WDT (watchdog timer)
MTBF (mean time between failures)
CN2650I AC models: 99,320 hrs
CN2650I-8-HV-T: 191,326 hrs
CN2650I-16-HV-T: 116,924 hrs
Ordering Information
CN2610-8
CN2610-16
CN2610-8-2AC
CN2610-16-2AC
CN2650-8
CN2650-16
CN2650-8-2AC
CN2650-16-2AC
CN2650I-8
CN2650I-16
CN2650I-8-2AC
CN2650I-16-2AC
CN2650-8-2AC-T
CN2650-16-2AC-T
CN2650I-8-HV-T
CN2650I-16-HV-T
Number of Ports
2 (2 IPs)
Speed
10/100 Mbps, auto MDI/MDIX
Connector
8-pin RJ45
Magnetic Isolation
1.5 kV built-in
Serial Interface
Number of Ports
8 or 16
Serial Standards
CN2610: RS-232
CN2650/2650I: RS-232/422/485
Connector
CN2610/2650: 8-pin RJ45
CN2650I: DB9 male
RS-485
Data Direction Control ADDC® (Automatic Data Direction Control)
Serial Line Protection
2 kV optical isolation (CN2650I)
Console Port
Dedicated RS-232 console port on rear panel (8-pin RJ45)
Serial Communication Parameters
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Parity
None, Even, Odd, Space, Mark
Flow Control
RTS/CTS, DTR/DSR, XON/XOFF
Baudrate
50 bps to 921.6 kbps
Pull High/Low Resistor for RS-485
1 kΩ, 150 kΩ
Terminator for RS-485
120 Ω
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Software
Network Protocols
ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, ARP, PPPoE, DDNS
Security Protocols
RADIUS, HTTPS, SSH, PAP, CHAP
Configuration Options
Web Console (exclude CN2610), Serial Console, Telnet Console, Windows Search Utility
Windows Real COM Drivers
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64),
Windows 2008 R2/2012/2012 R2 (x64),Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTY Drivers
SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY Drivers
Linux 2.4.x, 2.6.x, 3.x
Management
SNMP MIB-II
IP Routing
Static, RIP-I, RIP-II
Operation Modes
Standard
Real COM, TCP Server, TCP Client, UDP, RFC2217, Terminal, Reverse Telnet, PPP, DRDAS, Redundant COM, Disabled
Applications
Terminal Sessions
8 sessions per port
Physical Characteristics
Housing
Metal
Weight
CN2610-8-2AC: 3760 g
CN2610-16-2AC: 3810 g
CN2650-8: 3740 g
CN2650-16: 3790 g
CN2650-8-2AC: 3900 g
CN2650-16-2AC: 3980 g
CN2650I-8: 3666 g
CN2650I-16: 3776 g
CN2650I-8-2AC: 3932 g
CN2650I-16-2AC: 4022 g
CN2650I-8-HV: 3910 g
CN2650I-16-HV: 3930 g
Dimensions
Without ears: 440 x 198 x 45.5 mm (17.32 x 7.80 x 1.77 in)
With ears: 480 x 198 x 45.5 mm (18.9 x 7.80 x 1.77 in)
Environmental Limits
Operating Temperature
Standard Models: 0 to 55°C (32 to 131°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
High Voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature
Standard Models: -40 to 75°C (-40 to 167°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
High Voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Altitude
Up to 2000 m
Note Please contact us if you require products guaranteed to function properly at higher altitudes.
Power Requirements
Input Voltage
AC Models: 100 to 240 VAC, 47 to 63 Hz
DC Models:
110 VDC (88 to 300 VDC)
Power Consumption
CN2650 AC models: 235 mA @ 100 VAC, 145 mA @ 240 VAC
CN2650I HV models: 152 mA @ 88 VDC, 86 mA @ 300 VDC
Power Line Protection
1 kV burst (EN 61000-4-4: EFT/B), 2 kV surge (EN 61000-4-5)
Standards and Certifications
EMI
EN 55022 Class A, FCC part 15 Subpart B Class A
EMS
EN 61000-4-2 ESD: contact 4 kV; air 8 kV
EN 61000-4-3 RS: 3 V/m (80 MHz to 1 GHz)
EN 61000-4-4 EFT: Power 4 kV; Signal 2 kV
EN 61000-4-5 Surge: AC 1 kV (AC models); DC 2 kV (HV models); Signal 1 kV
EN 61000-4-6 CS: 3 V
EN 61000-4-8
EN 61000-4-11: AC m
Safety
UL 60950-1, EN 60950-1
EMC
55022/24
Freefall
IEC-68-2-34, IEC-68-2-32
Vibration
IEC-68-2-6
Green Product
RoHS, CRoHS, WEEE
Reliability
Alert Tools
Built-in buzzer and RTC (real-time clock)
Automatic Reboot Trigger
Built-in WDT (watchdog timer)
MTBF (mean time between failures)
CN2650I AC models: 99,320 hrs
CN2650I-8-HV-T: 191,326 hrs
CN2650I-16-HV-T: 116,924 hrs
Ordering Information
CN2610-8
- Dual-LAN terminal server with 8 RS-232 ports
CN2610-16
- Dual-LAN terminal server with 16 RS-232 ports
CN2610-8-2AC
- Dual-LAN, dual-AC-power terminal server with 8 RS-232 ports
CN2610-16-2AC
- Dual-LAN, dual-AC-power terminal server with 16 RS-232 ports
CN2650-8
- Dual-LAN terminal server with 8 RS-232/422/485 ports
CN2650-16
- Dual-LAN terminal server with 16 RS-232/422/485 ports
CN2650-8-2AC
- Dual-LAN, dual-AC-power terminal server with 8 RS-232/422/485 ports
CN2650-16-2AC
- Dual-LAN, dual-AC-power terminal server with 16 RS-232/422/485 ports
CN2650I-8
- Dual-LAN terminal server with 8 RS-232/422/485 ports and 2 KV optical isolation
CN2650I-16
- Dual-LAN terminal server with 16 RS-232/422/485 ports and 2 KV optical isolation
CN2650I-8-2AC
- Dual-LAN, dual-AC-power terminal server with 8 RS-232/422/485 ports and 2 KV optical isolation
CN2650I-16-2AC
- Dual-LAN, dual-AC-power terminal server with 16 RS-232/422/485 ports and 2 KV optical isolation
CN2650-8-2AC-T
- Dual-LAN, dual-AC-power terminal server with 8 RS-232/422/485 ports, -40 to 75°C operating temperature
CN2650-16-2AC-T
- Dual-LAN, dual-AC-power terminal server with 16 RS-232/422/485 ports, -40 to 75°C operating temperature
CN2650I-8-HV-T
- Dual-LAN terminal server with 8 RS-232/422/485 ports and 2 kV optical isolation, 88 to 300 VDC power input, -40 to 85°C operating temperature
CN2650I-16-HV-T
- Dual-LAN terminal server with 16 RS-232/422/485 ports and 2 kV optical isolation, 88 to 300 VDC power input, -40 to 85°C operating temperature
