MOXA CP-132EL / CP-132-EL-I
2-port RS-422/485 PCI Express boards with optional 2 KV isolation
- PCI Express x1 compliant
- 921.6 Kbps maximum baudrate for super fast data transmission
- 128-byte FIFO and on-chip H/W, S/W flow control
- Low profile form factor fits small-sized PCs
- Drivers provided for Windows (2000, XP/2003/Vista/2008 x86/ x64), Linux 2.4, Linux 2.6 (x86/x64), Windows XP Embedded, SCO OpenServer 5/6, UnixWare 7
- 15 KV ESD protection on the board
Die Modelle CP-132EL und CP-132EL-I sind PCI Express-Boards mit zwei Ports, für industrielle Automatisierungsanwendungen mit großen Entfernungen, mehreren Zugriffspunkten und PC-basierter Datenerfassung entwickelt wurden.
RS-485-Multidrop für bis zu 32 Geräte in einer Entfernung von bis zu 1,2 km
Die CP-132EL/EL-I-Boards verfügen über zwei serielle RS-422/485-Ports, die jeweils Datenraten von bis zu 921,6 Kbps unterstützen. Im RS-485-Modus können die Boards bis zu 32 verkettete RS-485-Geräte in einem Bereich von 1,2 km verbinden. Bei RS-485-Kommunikation über große Entfernungen steht das Modell CP-132EL-I mit optischer 2 KV-Isolierung zur Verfügung, um Schäden an den Geräten zu vermeiden.
Treiber für Windows und Linux
Moxa unterstützt auch weiterhin eine breite Palette von Betriebssystemen. Die CP-132EL/EL-I-Boards machen hierbei keine Ausnahme. Zuverlässige Windows COM- und Linux/ TTY-Treiber werden für alle Moxa Boards zur Verfügung gestellt. Außerdem werden weitere Betriebssysteme (z. B. WEPOS) für die umfassende Integration angeboten.
RS-485-Multidrop für bis zu 32 Geräte in einer Entfernung von bis zu 1,2 km
Die CP-132EL/EL-I-Boards verfügen über zwei serielle RS-422/485-Ports, die jeweils Datenraten von bis zu 921,6 Kbps unterstützen. Im RS-485-Modus können die Boards bis zu 32 verkettete RS-485-Geräte in einem Bereich von 1,2 km verbinden. Bei RS-485-Kommunikation über große Entfernungen steht das Modell CP-132EL-I mit optischer 2 KV-Isolierung zur Verfügung, um Schäden an den Geräten zu vermeiden.
Treiber für Windows und Linux
Moxa unterstützt auch weiterhin eine breite Palette von Betriebssystemen. Die CP-132EL/EL-I-Boards machen hierbei keine Ausnahme. Zuverlässige Windows COM- und Linux/ TTY-Treiber werden für alle Moxa Boards zur Verfügung gestellt. Außerdem werden weitere Betriebssysteme (z. B. WEPOS) für die umfassende Integration angeboten.
Specifications | Hardware | Comm. Controller: 16C550C compatible Bus: PCI Express x1 Connector: DB25 female |
Serial Interface | Number of Ports: 2 Serial Standards: RS-422/485 Max. No. of Boards per PC: 4 |
Serial Line Protection | ESD Protection: 15 KV on the board Optical Isolation: 2 KV (CP-132EL-I only) |
Performance | Baudrate: 50 bps to 921.6 Kbps |
Serial Communication Parameters | Data Bits: 5, 6, 7, 8 Stop Bits: 1, 1.5, 2 Parity: None, Even, Odd, Space, Mark Flow Control: XON/XOFF |
Serial Signals | RS-422: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND RS-485-4w: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND RS-485-2w: Data+(B), Data-(A), GND |
Driver Support | Operating Systems: Windows (2000, XP/2003/Vista/2008 x86/x64), Linux 2.4, Linux 2.6 (x86/x64), QNX 6, Windows XP Embedded, SCO OpenServer 5/6, UnixWare 7 |

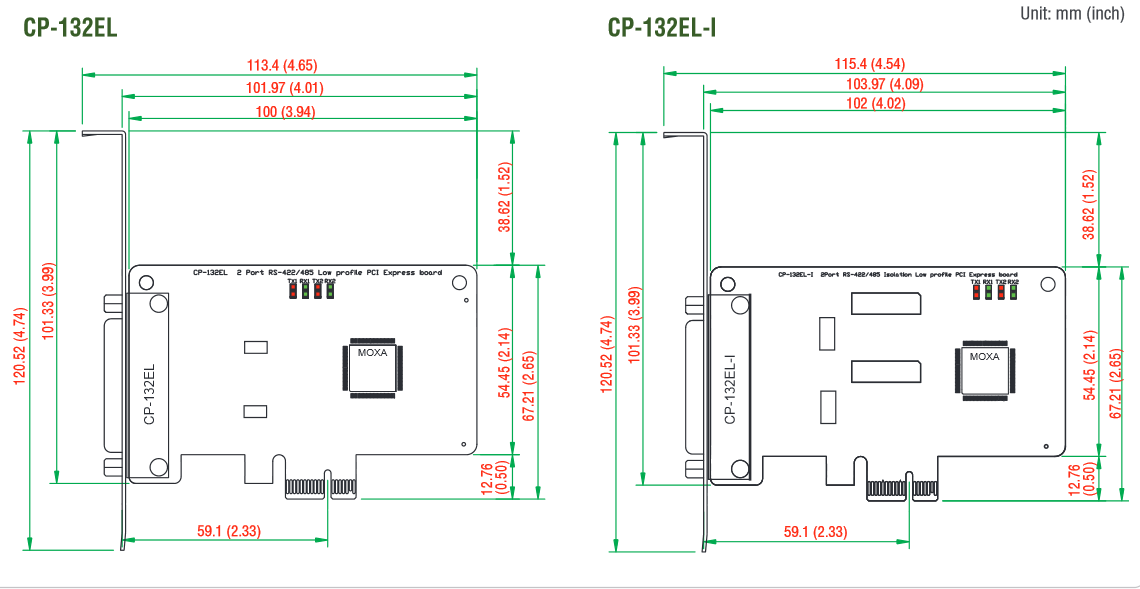

Physical Characteristics | Dimensions: CP-132EL: 67.21 x 101.97 mm (2.65 x 4.08 in) CP-132EL-I: 67.21 x 103.97 mm (2.65 x 4.16 in) |
Environmental Limits | Operating Temperature: 0 to 55°C (32 to 131°F) Operating Humidity: 5 to 95% RH Storage Temperature: -20 to 85°C (-4 to 185°F) |
Regulatory Approvals | FCC: Part 15 Class B EMS: EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 |
Power Requirements | Power Consumption: CP-132EL: 548 mA @ 3.3 V CP-132EL-I: 636 mA @ 3.3 V |
Warranty | Warranty Period: 5 years Details: See www.moxa.com/warranty |
Ordering Information | |
Available Modules | CP-132EL-DB9M | 2-port RS-422/485 low profile PCI Express x1 serial board (includes DB9 male cable) |
CP-132EL-I-DB9M | 2-port RS-422/485 low profile PCI Express x1 serial board with optical isolation (includes DB9 male cable) |
Connection Options (can be purchased separately) | CBL-M25M9x2-50 | DB25 male to DB9 male x 2 (50 cm cable) |
