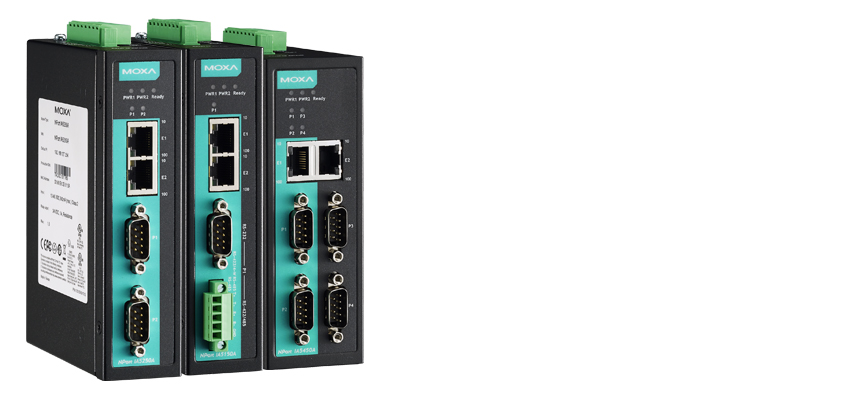

MOXA NPort IA5150A / IA5250A / IA5450A Series

Verglichen mit anderen NPort-IA-Geräteservern sind die NPort-Geräteserver der IA5000A-Serie in Hinsicht auf Gehäuse, Stecker, Montageverfahren und Überspannungsschutz kompakt und stabil ausgeführt. Die NPort IA5000A-Serie zeichnet sich nicht nur die Verbesserung der Hardware aus. Die Software-Tools des Geräteservers sind darüber hinaus auch vielseitiger und benutzerfreundlicher.

Die NPort IA5000A-Geräteserver bieten eine zuverlässige und einfache Seriell-zu-Ethernet-Konnektivität für industrielle Automatisierungsanwendungen. Sie unterstützen eine Vielzahl von Betriebsmodi, einschließlich TCP-Server, TCP-Client, UDP, Real COM, RFC2217, Reverse Telnet, Pair Connection und Ethernet-Modem, und stellen damit die Kompatibilität der Netzwerksoftware sicher. Diese Geräteserver werden somit zur ersten Wahl für die Verbindung serieller RS-232/422/485-Geräte, wie PLCs, Sensoren, Messgeräte, Motoren, Antriebe, Strichcode-Leser und Bedieneranzeigen, mit einem Ethernet-Netzwerk. Die NPort IA5000A-Geräteserver sind in einem kompakten und soliden Gehäuse untergebracht, das auf einer DIN-Hutschiene montiert werden kann.

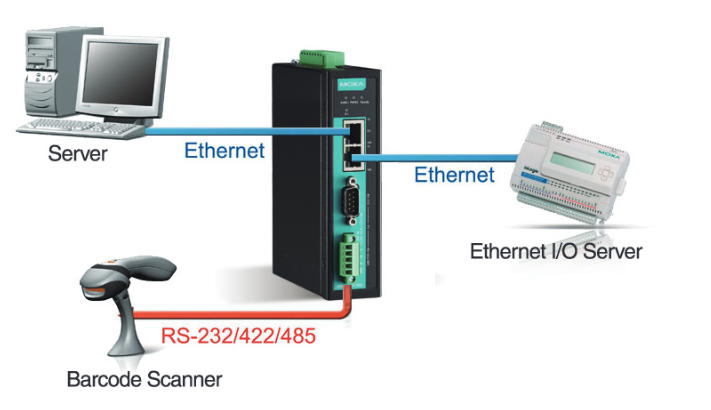

Kaskadierende Ethernet-Ports für eine einfache Verkabelung (nur 10/100BaseTX-Modelle)

Die Geräteserver der NPort IA5000-Serie sind mit zwei Ethernet-Ports ausgestattet, die als Ethernet-Switch-Ports verwendet werden können. Wobei ein Port direkt mit dem Netzwerk oder dem Server verbunden wird, kann der andere Port mit einem anderen NPort IA-Geräteserver bzw. einem anderen Ethernet-Gerät verbunden werden. Dank der dualen Ethernet-Ports können Verkabelungskosten reduziert werden, da es nicht mehr erforderlich ist, jedes einzelne Gerät mit einem separaten Ethernet-Switch zu verbinden.

Redundante Stromanschlüsse

Die Geräteserver der NPort IA5000A-Serie sind mit zwei Stromanschlüssen ausgestattet, die gleichzeitig an aktive DC-Stromversorgungsquellen angeschlossen werden können. Sollte eine Stromversorgung ausfallen, übernimmt die zweite Quelle die Versorgung. Redundante Stromanschlüsse stellen einen ununterbrochenen Betrieb Ihres Geräteservers sicher.

Warnung über Relaisausgang und E-Mail-Warnungen

Der integrierte Relais-Ausgang kann verwendet werden, um Administratoren über Probleme mit Ethernet-Verbindungen oder Stromanschlüssen oder bei Veränderungen der seriellen DCD- oder DSR-Signale zu benachrichtigen. Auf der Webkonsole wird angezeigt, welche Ethernet-Verbindung oder welcher Stromanschluss fehlerhaft ist bzw. welches serielle Signal sich geändert hat. Ferner kann bei solchen Ausnahmesituationen eine E-Mail-Warnung ausgegeben werden. Mit diesen wertvollen Funktionen können Wartungstechniker schnell auf Notfallsituationen reagieren.

Überspannungsschutz für serielle Ethernet- und Netzleitungen

Die NPort IA5000A-Geräteserver wurden für den Einsatz in rauen industriellen Umgebungen entwickelt und dank des Überspannungsschutzes an Kommunikationssignal- und Netzleitungen sind sie sehr gut für den Einsatz in der Öl- und Gasindustrie, wie auch für Automatisierungsanwendungen im Energiesektor geeignet.

Industriezertifizierungen

Um einen sicheren und zuverlässigen Betrieb in industriellen Umgebungen sicherzustellen, sind die NPort IA5000A-Geräteserver mit verschiedenen industriellen Zertifizierungen ausgestattet. Dazu gehören die Schutzklasse IP30, die UL508-Zertifizierung für industrielle Steuerungen wie auch die Explosionsschutz-Zertifizierung für explosionsgefährdete Bereiche. Zu den Zertifizierungen zählen UL/cUL-Klasse 1 Division 2 Gruppen A, B, C, D und ATEX-Klasse 1 Zone 2.

Ethernet Interface

Number of Ports
2

Speed
10/100 Mbps, auto MDI/MDIX

Connector
8-pin RJ45

Magnetic Isolation Protection
1.5 kV built-in

Ethernet Line Protection
1 kV (level 2) surge protection


Serial Interface

Number of Ports
NPort IA5150A: 1
NPort IA5250A: 2
NPort IA5450A: 4

Serial Standards
RS-232/422/485

Connector
NPort IA5150A: DB9 for RS-232, terminal block for RS-422/485
NPort IA5250A/IA5450A: DB9 for RS-232/422/485

Serial Line Protection

• 15 kV ESD protection for all signals
• 2 kV isolation protection for isolation models
• 1 kV (level 2) surge protection

RS-485 Data Direction Control
ADDC® (automatic data direction control)


Serial Communication Parameters

Data Bits
5, 6, 7, 8

Stop Bits
1, 1.5, 2

Parity
None, Even, Odd, Space, Mark

Flow Control
RTS/CTS and DTR/DSR (RS-232 only), XON/XOFF

Baudrate
50 to 921.6 kbps

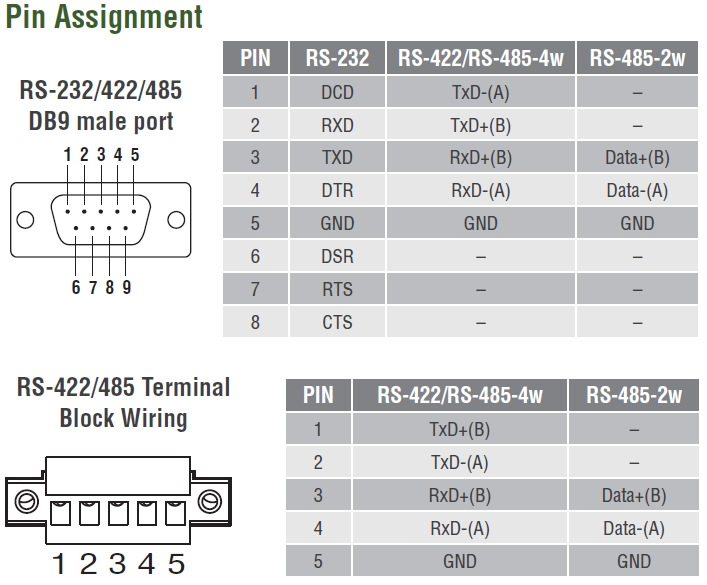

Serial Signals

RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422
Tx+, Tx-, Rx+, Rx-, GND

RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND

RS-485-2w
Data+, Data-, GND


Software

Network Protocols
ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP, HTTP, SMTP, SNTP, IGMP

Configuration Options
Web Console, Serial Console, Telnet Console, Windows Utility

Windows Real COM Drivers
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

Fixed TTY Drivers
SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

Linux Real TTY Drivers
Linux 2.4.x, 2.6.x, 3.x


Physical Characteristics

Housing
Metal

Weight
NPort IA5150A: 475 g
NPort IA5250A: 485 g
NPort IA5450A: 560 g

Dimensions
NPort IA5150A/IA5250A: 36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in)
NPort IA5450A: 45.8 x 134 x 105 mm (1.8 x 5.28 x 4.13 in)


Environmental Limits

Operating Temperature
Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)

Storage Temperature
-40 to 75°C (-40 to 167°F)

Ambient Relative Humidity
5 to 95% (non-condensing)

Altitude
Up to 2000 m

Note Please contact us if you require products guaranteed to function properly at higher altitudes.


Power Requirements

Input Voltage
12 to 48 VDC (10.8 to 60 VDC)

Power Consumption
NPort IA5150A: 12 to 48 VDC; 220 mA @ 12 VDC, 110 mA @ 24 VDC
NPort IA5150AI: 12 to 48 VDC; 255 mA @ 12 VDC, 130 mA @ 24 VDC
NPort IA5250A: 12 to 48 VDC; 250 mA @ 12 VDC, 125 mA @ 24 VDC
NPort IA5250AI: 12 to 48 VDC; 290 mA @ 12 VDC, 150 mA @ 24 VDC
NPort IA5450A: 12 to 48 VDC; 374 mA @ 12 VDC, 184 mA @ 24 VDC
NPort IA5450AI: 12 to 48 VDC; 512 mA @ 12 VDC, 242 mA @ 24 VDC


Standards and Certifications

Safety
UL 508

Hazardous Location
UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Class I Zone 2, IECEx

EMC
CE, FCC

EMI
EN 55022 Class A, FCC Part 15 Subpart B Class A

EMS
EN 55024,
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 4,
EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3,
EN 61000-4-8,
EN 61000-4-11

Shock
IEC 60068-2-27

Freefall
IEC 60068-2-32

Vibration
IEC 60068-2-6


Reliability

Alert Tools
Built-in buzzer and RTC (real-time clock)

Automatic Reboot Trigger
Built-in WDT (watchdog timer)

MTBF (mean time between failures)
262,805 hrs

Ordering
NPort IA5150A	1-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 0 to 60°C operating temperature
NPort IA5150AI	1-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 0 to 60°C operating temperature, 2KV Isolation
NPort IA5150AI-T	1-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, -40 to 75°C operating temperature, 2KV Isolation
NPort IA5150A-T	1-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, -40 to 75°C operating temperature
NPort IA5250A	2-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 0 to 60°C operating temperature
NPort IA5250AI	2-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 0 to 60°C operating temperature, 2KV Isolation
NPort IA5250AI-T	2-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, -40 to 75°C operating temperature, 2KV Isolation
NPort IA5250A-T	2-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, -40 to 75°C operating temperature
NPort IA5450A	4-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 0 to 60°C operating temperature
NPort IA5450AI	4-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 0 to 60°C operating temperature, 2KV isolation protection
NPort IA5450AI-T	4-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, -40 to 75°C operating temperature, 2KV isolation protection
NPort IA5450A-T	4-port RS-232/422/485 Industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, -40 to 75°C operating temperature
NPort IA5150A-IEX	1-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, IECEx, 0 to 60°C operating temperature
NPort IA5150AI-IEX	1-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 2 kV isolation, IECEx, 0 to 60°C operating temperature
NPort IA5250A-IEX	2-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, IECEx, 0 to 60°C operating temperature
NPort IA5250AI-IEX	2-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 2 kV isolation, IECEx, 0 to 60°C operating temperature
NPort IA5150A-T-IEX	1-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, IECEx, -40 to 75°C operating temperature
NPort IA5150AI-T-IEX	1-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 2 kV isolation, IECEx, -40 to 75°C operating temperature
NPort IA5250A-T-IEX	2-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, IECEx, -40 to 75°C operating temperature
NPort IA5250AI-T-IEX	2-port RS-232/422/485 industrial automation device server with serial/LAN/power surge protection, two 10/100BaseT(X) ports with single IP, 2 kV isolation, IECEx, -40 to 75°C operating temperature
